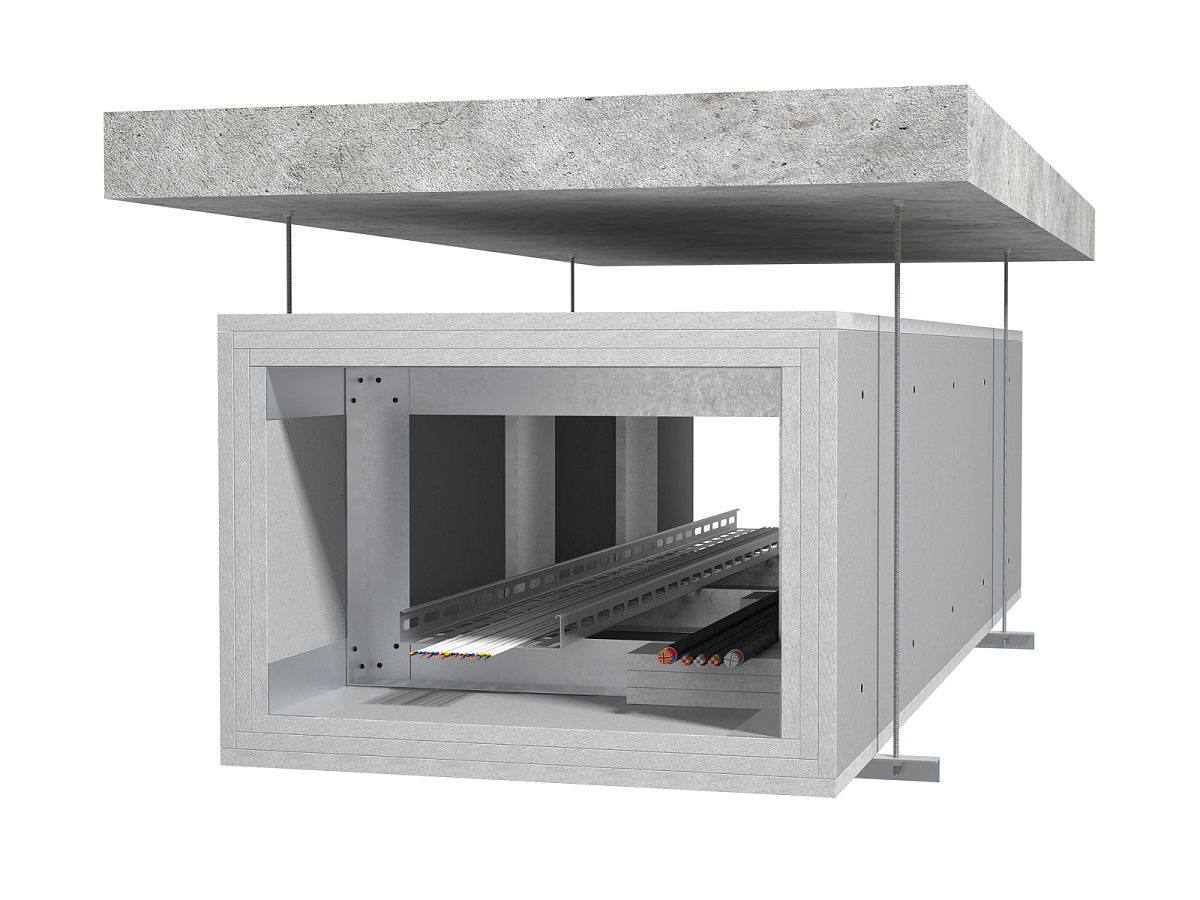

Конструкция звукоизоляционного каркасного короба состоит из двух слоев утолщенной и влагостойкой гипсовой строительной плиты, акустической звукопоглощающей плиты для заполнения внутреннего пространства короба, вибро-звукоизоляционной демпферной ленты двух типов и виброакустического герметика. Из общестроительных материалов потребуются металлические профили и соответствующий крепеж с кронштейнами для возведения каркаса и общей сборки системы.

• Конструкция системы: Коммуникации
• Назначение: вентиляция, канализация и т.п.

Важно: система, приведенная в настоящем описании является одним из вариантов построения подобных систем, технология построения может отличаться в зависимости от конфигурации и особенностей объекта. Уточняйте детали у менеджера компании.

Тишина в помещениях обеспечивается благодаря установке каркасных систем шумоизоляции и современных материалов, которые уменьшают уровень звуков, издаваемых канализацией или вентиляцией. Звукоизоляция канализационных труб и воздуховодов вентиляции защищает от нежелательного шума, воспроизводимого проходящими коммуникациями.

Преимущества и особенности звукоизоляционной системы:

Главным преимуществом системы звукоизоляции коммуникаций является ее высокая эффективность, а также, прочность и плотность. Кроме этого, отметим еще несколько преимуществ этой системы звукоизоляции:

• Представляет собой многослойную обшивку, смонтированную на каркасе из стального оцинкованного профиля.
• В процессе монтажа звукоизоляционного короба исключаются неудобные «мокрые» процессы
• Значительно увеличивается производительность труда.
• Облицовка короба пригодна под последующую декоративную отделку.

Особенностью настоящего звукоизоляционного короба является использование специализированных звукоизоляционных материалов - это значит, что устанавливая данную защиту от шума, мы полностью доверяем материалам и гарантируем качество.

Материалы в составе:

Важно: в зависимости от конкретной ситуации, инженер, производящий расчет системы для потребителя, может применить в расчете аналоги указанных материалов.

• Профиль металлический ПП 60/27
• Профиль металлический ПН 27/28
• Лента вибро-звукоизоляционная 100 мм
• Лента вибро-звукоизоляционная 50 мм
• Шумопоглощающая плита
• Гипсокартон для звукоизоляции
• Герметик виброакустический
• Крепежные материалы (поставляются по запросу)

Инструкция по монтажу:

1 этап. В первую очередь, вокруг канализационных труб или воздуховодов вентиляции собирается каркас короба из металлических профилей. Металлические профили, с помощью соответствующего крепежа под тип основания, монтируются к смежным поверхностям через два слоя вибро-звукоизоляционной демпферной ленты (чтобы исключить жесткую связь металла с основанием поверхности):

• Профиль металлический ПП 60/27
• Профиль металлический ПН 27/28
• Лента вибро-звукоизоляционная 100 мм

Важно: лента должна выступать из под профиля на 30-35 мм в ту сторону, с которой планируется монтаж листовых материалов. Необходимо обеспечить, чтобы прилегание слоев гипсокартона к смежным поверхностям было осуществлено через эти выступающие участки демпферной ленты.

2 этап. После сборки каркаса, все металлические профиля со стороны прилегания гипсокартона оклеиваются в один слой вибро-звукоизоляционной демпферной лентой (чтобы исключить жесткую связь металла с листовой облицовкой):

• Лента вибро-звукоизоляционная 50 мм

3 этап. Затем производится заполнение получившегося каркаса шумопоглощающей плитой (плотно, без щелей и зазоров):

• Шумопоглощающая плита

6 этап. Следующим шагом к плотно заполненному профильному каркасу производится монтаж первого слоя гипсовых строительных плит (гипсокартона):

• Гипсокартон для звукоизоляции

7 этап. Затем производится герметизация всех щелей, швов и стыков гипсокартона виброакустическим герметиком:

• Герметик виброакустический

8 этап. На последнем этапе производится монтаж второго слоя гипсовой строительной плиты (гипсокартона) с разбежкой стыков с первым слоем. Повторяют процедуру герметизации всех щелей, швов и стыков второго слоя по аналогии с первым. После завершения монтажа, все излишки выступающего герметика обрезаются острым ножом. Получившаяся система готова под последующую финишную отделку.

Примечание:

Важно отметить, что материалы, используемые для шумоизоляции имеют сертификаты качества и безопасности, монтаж должен производиться квалифицированными специалистами.
